Пример настройки с использованием маршрутизатора:
R1:
R1(config)# interface fastethernet 0/0
R1(config-if)# no ip address
R1(config-if)# no shutdownR1(config)# interface fastethernet 0/0.2
R1(config-if)# encapsulation dot1q 2
R1(config-if)# ip address 172.16.1.1 255.255.255.0R1(config)# interface fastethernet 0/0.3
R1(config-if)# encapsulation dot1q 3
R1(config-if)# ip address 172.16.2.1 255.255.255.0R1# copy running-config startup-config
S0:
S0(config)# vtp domain ciscoS0(config)# vlan 2
S0(config)# vlan 3S0(config)# interface range fastethernet 0/1-3
S0(config-if)# switchport mode trunkS0# copy running-config startup-config
Пример настройки с использованием коммутатора 3 уровня:
MS0:
MS0(config)# vtp domain ciscoMS0(config)# vlan 2
MS0(config)# vlan 3MS0(config)# ip routing
MS0(config)# interface range fastethernet 0/1-2
MS0(config-if)# switchport trunk encapsulation dot1q
MS0(config-if)# switchport mode trunkMS0(config)# interface vlan 2
MS0(config-if)# ip address 172.16.1.1 255.255.255.0MS0(config)# interface vlan 3
MS0(config-if)# ip address 172.16.2.1 255.255.255.0MS0# copy running-config startup-config
Пример настройки коммутаторов 2 уровня (одинаковая для обоих топологий):
S-1-2-3-4:
S(config)# interface range fastethernet 0/1
S(config-if)# switchport mode trunkS(config)# interface range fastethernet 0/2
S(config-if)# switchport mode access
S(config-if)# switchport access vlan 2S(config)# interface range fastethernet 0/2
S(config-if)# switchport mode access
S(config-if)# switchport access vlan 3S# copy running-config startup-config

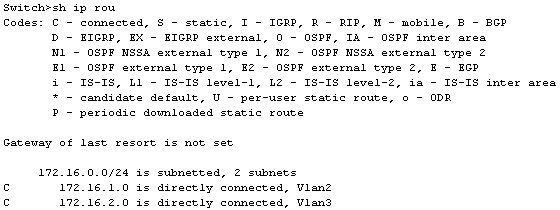

Проверяем конфигурацию:
PS Если мы создаем на роутере субинтерфейс для native vlan, то это нужно указать в настройке интерфейса
пример: R1(config-if)# encapsulation dot1q 2 native
